Простой окучник для картофеля из старого велосипеда: делаем своими руками

ПОСАДКА КАРТОФЕЛЯ МОТОБЛОКОМ С ПОМОЩЬЮ ДВУХРЯДНОГО ОКУЧНИКА

Итак, огород мы подготовили, теперь можно приступать к посадке картофеля мотоблоком. Для этого вместо фрез поставим грунтозацепы, предварительно надев на них железные удлинители.

   На Неве-МБ2 необходимо перед этим снять крылья. Снимаем с мотоблока центральный упор, на его место вешаем сцепку.

   Всё делается очень просто, достаточно просто вставить в отверстия металлические штыри. К сцепке присоединяем двухрядный окучник.  Перед этим делаем расстояние между окучниками равным 65 см, это будет ширина между грядками.

Разметим огород специальным маркером, который сделаем своими руками.

   Для этого к длинной деревянной ручке прикрутим саморезами короткие колышки, чтобы они напоминали грабли. Всего нужно 3 колышка, расстояние между ними сделаем тоже 65 см. Возьмём маркер и начертим им полосы. Для выдерживания расстояния нужно крайний колышек пускать по уже начерченной линии.

Подгоним культиватор к разметке и на первой скорости нажнём резать борозды.

    Сцепкой можно изменять положение окучника, тем самым увеличивая глубину обработки. Для этого надо подкручивать регулировочную ручку. Доехав до конца огорода, разворачиваемся и идем в обратную сторону.

    Можно пустить один окучник в уже сделанную борозду, а можно, если почва мягкая, идти по размеченным линиям. Нарезав столько борозд, сколько надо,

   приступим к посадке картошки. Кидаем предварительно пророщенные клубни в гряду, выдерживая расстояние между ними 35-40 см.

    Перед этим хорошо бы их обработать в специальном составе от колорадского жука, называется он Престиж. Забегая вперёд, скажем, что способ действует, жука долгое время на листьях нет. Но когда препарат перестаёт действовать, немного личинок всё же появляется.

Посадив картофель в борозды, начнём его заваливать. Перед этим на окучнике увеличим ширину захвата крыльев, максимально раздвинув отвалы, если конструкция оборудования позволяет это сделать. Поставим технику напротив гребней и на первой скорости завалим картошку землёй.

    Эта операция требует определённой сноровки, так как приходится контролировать два гребня.

    Чтобы было проще, можно убрать один окучник, а второй поставить по центру.

   Вместо грунтозацепов установим резиновые колёса. Направим культиватор по центру гребня и так же завалим картошку, грядку за грядкой. Если у вас нет двухрядного окучника, всю работу посадки картофеля мотоблоком можно сделать однорядным. Но для этого ширину между грядами нужно сделать равной 70 см. Этот размер является оптимальным. В завершении, если есть какие-то неровности, подправим грядки обычной тяпкой.

Посмотреть видео

Сборка каркаса окучника

Рисунок 1. Схема грядиля без дисков.

Окучник для картофеля должен выполнять сразу несколько функций одновременно. Поэтому рекомендуется сделать его регулируемым. Следует взять основную самую длинную трубку и в центральной ее части проделать отверстие. Далее от этого отверстия нужно отступать равные расстояния и проделывать еще отверстия. После этого нужно в это отверстие вставить трубку-переходник, а в нее — трубку для задней тяги.

Такое вот крепление будет обеспечивать более удобную работу плугом и позволит приспособить его для человека любого роста. Особенно это удобно для престарелых людей. Ведь в данном случае при работе с окучником не придется сильно нагибаться, регулируя нужную высоту. Необходимо будет только переставить трубку-переходник в другое отверстие на основной трубке.

Теперь необходимо сделать подвижную часть на окучник своими руками. Для этой цели следует присоединить трубку для передней тяги к основной ручке при помощи шарнира или сварочного аппарата. После этого нужно присоединить талреп, который даст возможность самостоятельно регулировать угол наклона.

Когда необходимый оптимальный угол наклона передней тяги будет выбран, рекомендуется прикрутить талреп на болты. Так плуг будет более надежным, со временем не поломается. В случае необходимости можно будет прикрепить болты в других местах.

Далее следует правильно изогнуть основную ручку. Здесь нужно работать не спеша и очень внимательно, чтобы в результате не испортить трубку. Помните о том, что оптимальный угол равен 15° (рекомендуется использовать транспортир во время работы). Начинать гнуть трубку нужно примерно через 40 см от конца.

Окучиватель для картофеля своими руками

Те, кто имеют финансовые возможности, покупают готовые модели окучников, другие – мастерят агрегаты собственными руками. Кстати, даже самые совершенные готовые устройства требуют подгонки под тип почвы, привыкания, так что не все так просто. Недаром опытные дачники, которые умеют работать с различными инструментами, предпочитают изготавливать свои модели окучивателей.

Для того, чтобы собрать дисковый агрегат, потребуется набор специальных инструментов:

• болгарка;
• тиски;
• дрель со сверлами;
• газовые резак и горелка;
• сварка.

Хорошо, если имеется трубогиб, хотя это не обязательно.

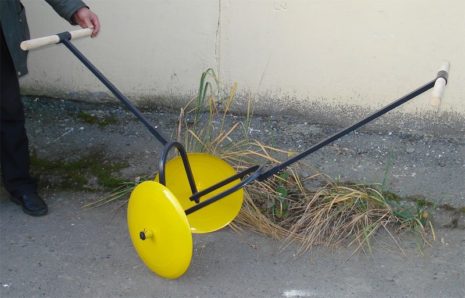

Рабочий элемент такого агрегата – диски, которые должны иметь заостренные кромки. Диаметр выбирается в диапазоне от 37 до 70 см, форма дисков должна быть слегка вогнутой. Самый хороший вариант – заказать изготовление дисков из прочной нержавеющей стали на производстве. Там же им придадут и нужную форму.

Если такой возможности нет, используют подручные материалы: диски от сеялки, крыши от бачков или кастрюль, дно от нагревательных емкостей бойлеров, диски пил, имеющих подходящий диаметр.

При сборке окучника с постоянной шириной между дисками, для их крепления используют сваренные втулки. Чтобы рабочие элементы вращались, во втулки вставляют оси. В этом случае придется междурядья делать такой ширины, какая предусмотрена в агрегате.

При монтаже ступиц с шарикоподшипниками и специальными кулачковыми механизмами, обеспечивается свободное вращение дисков. Такие устройства отличаются не только простотой, но и легкостью в работе. Иногда на оси устанавливают специальные скребки, которые убирают с дисков налипшую почву.

Можно сделать и регулируемое расстояние между дисками, для чего придется сделать несколько отверстий на основной балке конструкции. Выбирают определенный шаг (обычно это 5 см), чтобы затем устанавливать диски соответственно ширине междурядий. Это ручной окучиватель дискового типа, с которым лучше всего работать вдвоем.

Передняя и задняя тяга изготавливаются из трубок, вилки каждой имеют одинаковую ширину, а вот размеры – различные. У передней тяги длина ручек вилки должна быть удобной для взрослого человека (обычно – 55-60 см). Иногда передняя тяга оснащается прочным ремнем, который накидывается на плечи человека, разгружая нагрузку рук.

Для того чтобы самодельный агрегат с дисками установить на мотоблок, придется добавлять к конструкции еще и специальный узел сцепления. Детали изготавливают из прочной высокоуглеродистой стали, обеспечивающей надежность конструкции.

ВАЖНО! Для того, чтобы регулировать угол поворота рабочих элементов – дисков, на окучиватель ставят два талрепа.

При сборке необходимо, чтобы все элементы модели были строго симметричны друг другу, все узлы надежно закреплены. Иначе, при работе на мотоблоке агрегат не выдержит прямое движение, его будет постоянно уводить в сторону, заваливать.

Как сделать окучиватель своими руками

Как сделать окучиватель для картофеля своими руками? Для этого нам нужно наличие таких инструментов:

•  трубы полой водопроводной: длина — 10 см., диаметром в 1 дюйм.;
•  еще одной такой же трубы, но с диаметром 3/4 дюйма;
•  листовой стали 1-2 мм.;
•  талрепа или стальной пластины;
•  трубогиба или газовой горелки;
•  сварочного инструмента;
•  болгарки.

Это примерный список инструментов, в зависимости от того, какой именно тип окучивателя вы захотите сделать, он может изменяться.

Регулировать прибор можно будет несколькими способами:

1.  По высоте. За счет телескопического механизма в центре. В трубу центральной стойки будет монтироваться труба меньше, которая и выполнит роль задней тяги. Такая конструкция очень комфортна в использовании, ведь может адаптироваться под любой рост человека.
2.  Изменяем угол атаки наклоном центральной стойки касательно земли. Такую возможность мы получим, если изменить угол между передней тягой и вертикальной стойкой. Если в вашей конструкции нет талрепа, то изменять угол можно будет с помощью изменения положения пластины.

Самодельный окучиватель картофеля ручной начинаем делать с вертикальных стоек

Берем трубу на 10 см. и отмеряем от конца примерно 4 см. На этом расстоянии нам следует сделать небольшой изгиб. Приблизительно — 15 градусов. Комфортнее и проще всего сделать это с помощью трубогиба — инструмента, специально для этого предназначенного. Конечно, такой прибор найдется не у каждого, поэтому расскажем вам о более доступном способе выполнить этот этап.

Набиваем плотно трубу песком или землей — что есть в свободном доступе. Вставляем заглушки, чтобы вся смесь не высыпалась. С помощью паяльной лампы или любого другого нагревательного элемента делаем нужный нам изгиб. За счет того, что внутри трубы будет смесь песка или земли, она не прогнется и сохранит свои идеальные параметры.

Переходим к изготовлению  тяги

В самодельный ручной окучник для картофеля встраивается задняя тяга. Она обладает формой буквы «Пе». В нашей конструкции она будет таких размеров: 5 см. в ширину и 2 см. в длину. Обратите внимание, что если вы изменяете это значение для одного механизма, то должны сделать то же самое и для других. В центр вилки прикрепляем трубу длиной 3 см., вертикально. Его потом вставим в вертикальную тягу. В центр вилки прикрепляем трубу длиной 3 см., вертикально. Его потом вставим в вертикальную тягу

В центр вилки прикрепляем трубу длиной 3 см., вертикально. Его потом вставим в вертикальную тягу.

Нам теперь нужно изогнуть трубу с диаметром 3/4. Сделать это можно способом, уже рассмотренным выше. Если у вас есть и другие варианты, то можете использовать их. В этом случае главное — один результат.

Позаботимся о возможности изменять высоту. Делаем отверстие сверху и в вертикальной части механизма. И теперь, изменяя болт, мы сможем настраивать высоту. Так, человеку с любым ростом будет комфортно работать с инструментом.

Мы сделали заднюю тягу, теперь нужно перейти к изготовлению передней. Делается она в виде вилки, что и задняя тяга, отличается лишь размерами. Ручки должны быть такой длины, чтобы человек смог комфортно стать между ручками.

Для удобства использования  добавим еще эластичный ремень, который можно будет надевать на плечи и грудь. Такая конструкция снизит нагрузку на руки и сохранит силы того,работающего с инструментом.

Размеры: ручки — 6 см., вертикальной части — 7 см. На вертикальной части вилки в её конце нужно сделать отверстие, с помощью которого ее можно закрепить к стойке.

Переходим к регулировке угла атаки. Лучший вариант — это талреп.

Отсчитываем от низа вертикальной стойки 3 см. и монтируем в этом место уголок 25х25 см. Отсчитываем от положения вилки 0,3 см. и тут делаем то же самое. И повторяем процедуру к вертикальной стойке над нашим первым уголком.

Последний этап — нож для подрезки

Именно этот механизм берет всю нагрузку и снижает сопротивление в почве во время работы.

Для ножа выбирайте углеродистую сталь. Нужно вырезать стрелы и заточить их под углом 45 градусов. Такие параметры позволяют нашему механизму оставаться острым и в полной мере справляться со своими задачами.

Теперь нужно заняться приваркой ножа к нижнему торцу вертикальной стойки. Наш ручной окучник для картофеля своими руками теперь готов!

https://youtube.com/watch?v=1WnBUHf8Ds0

Самостоятельное изготовление окучника

Своими руками сделать окучник помогут инструкции, а также понятные эскизы деталей с нужными размерами. Они представляют собой довольно простые конструкции. Любые тонкости и особенности всегда можно разглядеть на фото или видео процесса изготовления. Это позволит правильно и быстро установить все компоненты, чтобы впоследствии не переделывать работу.

Необходимые инструменты и материалы

Для работы следует подготовить целый ряд инструментов: слесарный (тиски, молоток, зубило, гаечные ключи), электрический (болгарка, электродрель с комплектом сверл, сварочный аппарат), разметочный (рулетка, штангенциркуль). Также надо запастись расходными материалами: абразивными кругами, сварочными электродами. Разметку наносят мелом, карандашом или фломастером. Удобно использовать для этих целей корректор текста в виде шариковой авторучки. Его легко наносить, за счёт образования тонкой линии точность раскроя увеличивается.

Если необходимый минимум рабочего инструмента есть практически у каждого умельца (или его можно попросить у знакомых), то с нужными материалами ситуация сложнее. В зависимости от принятой конструкции, потребуется различный сортамент метала и его количество. Не всегда у мастера под рукой есть такой ассортимент. Его придётся покупать. Однако в магазине или на складе могут отказать в продаже столь малого количества. В этом случае нужно искать альтернативные источники на производстве, в ремонтных мастерских или пунктах приёма металлолома. Для изготовления потребуются:

• лист толщиной не менее 3 мм;
• полоса 40 х 4, 50 х 5 мм;
• труба профильная 15 х 15, 30 х 15 мм;
• крепёжные детали (болты, шайбы, гайки).

Подготовительные мероприятия

Первоначально следует подготовить чертежи всех деталей и перенести их на плотную бумагу в масштабе 1 : 1. Затем вырезают картонные лекала, размещают их на поверхности металла так, чтобы оставалось как можно меньше обрезков. Болгаркой делают заготовки. Для этого абразивным кругом очерчивают контур на глубину до одного миллиметра, а затем выполняют полноценный раскрой. Гнут детали в тисках или подходящих оправках. Размечают отверстия при помощи штангенциркуля и сверлят ручной электродрелью или на станке.

К сведению! Для облегчения гибки детали предварительно нагревают паяльной лампой, газовой горелкой или в печи.

Изготовление окучника листерного типа

Основная деталь почвообрабатывающего инструмента такого типа – лемех. Это плуг окучника для мотоблока, который врезается в землю. Построение конструкции необходимо начинать именно с него. Для повышения прочности лемех желательно закалить. Однако это накладывает ограничение на перечень материалов для его изготовления. Следует использовать углеродистые низколегированные стали. Они хорошо поддаются закалке и обработке резанием. Крепится лемех к передней части при помощи болтового или сварного соединения. В последнем случае закалку проводят после сборки.

Переднюю часть изготавливают из стального листа толщиной 3 мм. Сгибают его в двух плоскостях. Для придания детали плавных изгибов и переходов её предварительно нагревают до 900 °C. Нижняя часть должна сопрягаться с лемехом без зазоров или перекосов. Для подгонки деталей их подгибают или подрезают. С двух сторон сопрягают переднюю часть с отвалами. При этом контролируют плавность форм и переходов. Подошву делают из стальной полосы шириной 5 см, толщиной 5 мм. Кронштейн вырезают из профильной трубы сечением 30 х 15 мм.

Дискового окучника

Своими руками навесное оборудование для мотоблока можно изготовить из старого газового баллона. При этом вырезают верхнюю часть и дно. Края заготовок обрабатывают болгаркой или заточным станком. В центре сверлят отверстие для крепления к стойке. Последнюю изготавливают из стальной трубы диаметром 26 мм. Траверсу, на которой крепятся стойки, делают из металлического профиля сечением 40 х 40 х 3 мм. Сцепку с мотоблоком самодельного дискового окучника варят из толстостенного стального проката.

Сборка

Собирают все детали в единое целое на ровной поверхности. Для предотвращения смещения применяют зажимы или струбцины. Болтовые соединения предварительно скручивают. Места сварных соединений зачищают от ржавчины, окалины или старой краски. Постепенно соединяют элементы и фиксируют их точечными прихватками. Когда конструкция станет жесткой, проверяют её соответствие чертежу, а также плавность перемещения подвижных деталей. После этого выполняют окончательную сварку.

Пошаговая инструкция по изготовлению ручного окучника плужкового типа

Необходимые инструменты:

1. Газовый резак;
2. Сварочный аппарат;
3. Тиски и слесарные инструменты;
4. Дрель со сверлом по металлу;
5. Угловая шлифмашинка.

Материалы, которые понадобятся в работе:

1. Труба д 32 толщ 2,5 длиной 1000 мм и 700 мм;
2. Труба д 45 толщ 6,5 длиной 1000 мм;
3. Труба д 21 толщ 2,5 длиной 1000 мм и 1700 мм;
4. Железо листовое толщ 3 мм;
5. Электроды;
6. Болты М10 — 4 шт;
7. Гайки М10 — 4 шт;
8. Ремень из гибкого материала — 2 м;
9. Механизм талпер.

Изготовление стойки

Изготовление стойки производится следующим образом:

1. Нужно согнуть трубу д 45 длиной 1000 мм пополам под углом 30 градусов;
2. На одной стороне трубы просверлить пять сквозных отверстий д 12 с шагом 50 мм;
3. Приварить на другой стороне два кронштейна для крепления передней рукояти и механизма талпер, как показано на рисунке 2.

Производство двухотвального рабочего органа с подрезным ножом

Для изготовления рабочего органа окучника с двумя отвалами и подрезным ножом следует выполнить следующие действия:

1. Разметить на листе металла два отвала как показано на рисунке 1;
2. Вырезать их при помощи резака;
3. Заточить ножи шлифмашинкой;
4. Сварить два отвала по схеме, изображенной на рисунке 1;
5. Приварить рабочий орган окучника к стойке.

Рис.1. Разметка и сборка рабочего органа окучника плужкового типа

Изготовление задней рукояти управления

Изготовление задней рукояти производится в три этапа:

1. Загнуть трубу д 32 длиной 1000 мм с двух сторон в точках загиба 150 мм от краев под углом 90 градусов;
2. Просверлить пять сквозных отверстий д 12 шагом 50 мм в трубе д 32 длиной 700 мм;
3. Сварить обе заготовки согласно рисункам 2,3.

Рис.2. Схема сборки ручного окучника плужкового типа (вид сбоку)

1. Рабочий орган двухотвальный;
2. Подрезной нож;
3. Стойка;
4. Задняя рукоять управления;
5. Передняя рукоять управления;
6. Механизм талпер;
7. Кронштейн;
8. Кронштейн;
9. Рукоять левая;
10. Рукоять правая;
11. Ремень для нашейно- подмышечной тяги;
12. Спецболт.

Рис.3. Схема сборки ручного окучника плужкового типа (вид сверху)

Изготовление передней рукояти управления

Чтобы изготовить переднюю рукоять управления необходимо:

1. Просверлить сквозное отверстие д 12 на расстоянии 10 мм от края на трубе д 21 длиной 1000 мм;
2. Приварить кронштейн для крепления талпера на расстоянии 500 мм от края, как показано на рисунке 2;
3. Загнуть в трех точках трубу д 21 длиной 1700 мм в точках загиба 850 ии и 500 мм с обеих сторон;
4. Приварить на сгибах трубы с обеих сторон на расстоянии 500 мм от краев два кронштейна для крепления ремня;
5. Сварить все элементы согласно схеме на рисунках 2,3.

Сборка ручного окучника

Для окончательной сборки ручного плужкового окучивателя нужно соединить все элементы окучника болтами, как показано на рисунках 2,3.

Сделать самодельный окучник довольно просто, лучше потратить некоторое количество времени и сил на сооружение этого необходимого приспособления, чем обрабатывать картофельный участок вручную при помощи подручных средств.

Важно!Иметь в хозяйстве такой инструмент не только необходимо, но и выгодно.

В эксплуатации такой окучник удобен и прост, он может корректироваться под рост и параметры своего хозяина и станет просто незаменимым помощником в нелегком труде огородника.

Читайте далее:

Как сделать самодельный окучник для картофеля своими руками? Наглядное руководство

Как выбрать окучник для картофеля — ручной, тракторный и на культиватор? Практичные советы.

Виды вил для копки картофеля, их плюсы и минусы. Можно ли сделать своими руками?

Упростите работу на огороде! Посадка картошки мотоблоком с помощью картофелесажалки и других приспособлений

Как осуществлять посадку картофеля в гребни вручную и мотоблоком, в чем плюсы и минусы метода?

Виды окучников

Навесное оборудования для мотоблоков производят разных типов и моделей. Окучники классифицируют по способу обработки земли и конструктивным особенностям. Так, выделяют 3 типа: листерный (плужковый), дисковый, роторный. Они имеют рабочие поверхности различной формы, влияющие на принцип обработки грунта и возможность навески на тяговый аппарат.

Листерный

В окучнике для мотоблока в виде плуга, подрезание земли осуществляет специальное лезвие – лемех. Оно расположено в передней части приспособления. Острые кромки поднимают пласт грунта с заданной глубины, а передняя часть инструмента отбрасывает её на боковые отвалы. Последние формируют земляной вал – гребень, который укрывает молодые побеги растений. Его недостаток – жёстко заданная ширина обработки (около 35 см).

К сведению!Листерные окучники с регулируемым расстоянием между отвалами более практичны, их легко настроить.

Дисковый

Рабочие органы навесного оборудования представляют собой два диска закреплённых на вращающихся ступицах. Последние крепят на вертикальных опорах. 2-х раздвижной тип дискового инструмента позволяет проводить обработку грядки одновременно с двух сторон. Тарельчатые окучники можно установить на любой тип мотоблока. Работать с ними могут даже маломощные аппараты, а обработка почвы проводится более эффективно за счёт настройки угла атаки и глубины культивации.

Роторный

Такие окучники ещё называют активными или пропеллерными. Свое название они получили из-за рабочего органа. Он сделан в виде пропеллера и имеет собственный привод. Вращение ротор получает от вала отбора мощности аппарата на котором он закреплён. Последнее накладывает ограничение на ряд мотоблоков с которыми окучник имеет совместимость.

Конструкция приспособления сложнее нежели у листерных или дисковых и отличается принципом действия. Связано это с тем, что движение ротору передаётся в разных плоскостях через конические зубчатые шестерни. Применение большого количества вращающихся деталей делает изготовление почвообрабатывающего инструмента более трудоёмким.

В чем преимущество окучивания картофеля мотоблоком

Мотоблок – это подходящая техника для окучивания картофеля. Преимущества окучивания с использованием мотоблока:

• возможность выпалывать имеющиеся сорняки специальной тяпкой;
• оперативное проведение запланированных мероприятий;
• основная работа будет выполнена мотоблоком, который нужно правильно настроить и провести вдоль рядов.

Совет! Окучивание мотоблоком – это возможность обработать кусты картофеля с минимальными затратами времени и сил.

Мотоблок упрощает окучивание картофельных кустов. Работу можно выполнить за несколько часов, если правильно настроить используемую технику. При работе с мотоблоком обычно используется окучник.

Полезные советы для правильного окучивания:

• Процедуру необходимо делать в определенное время. Идеально — 2 раза за 1 сезон. Первый раз, когда картофель вырастет примерно на 10 см. Второй — уже где-то на 20 см. Цветки при этом не должны быть раскрыты.
• Отдавайте предпочтение пасмурной погоды. Если это редкое явление в вашем регионе, то выбирайте раннее утро и поздний вечер. Идеально — после дождя или полива.
• Забудьте про грабли и тяпку. Доверьтесь современному инструменту — окучиватель картофеля.

Итак, без такой процедуры не видать вам хорошего результата. А без правильного приспособления не сделать вам ее максимально легкой и эффективной.

Как своими руками изготовить ручной окучник для картофеля

Сегодня трудно увидеть приусадебный участок, где бы не выращивали картошку. От обеспечения этому овощу соответствующего ухода напрямую будет зависеть показатели урожайности грядок. Садоводу необходимо будет проводить регулярное окучивание, что можно выполнить как вручную, так и при помощи различных приспособлений и специального садового инвентаря. Расскажем вам поподробнее, как сделать окучник для картофеля своими руками, и для чего необходим такой инструмент. Ручной окучник существенно упрощает обработку почвы, с помощью этого инструмента можно бороновать или окучивать картофель и другие плодовые культуры. Такой садовый инструмент можно с легкостью приобрести в садовых магазинах или изготовить его самостоятельно.

Ручной окучник

Ручной окучник остается незаменимым инструментом для дачи или для огорода. Не смотря на то, что у многих появились механические помощники — мотоблоки и культиваторы, актуальность наличия такого инструмента высока.

При небольшом объме работ, когда нужно окучить несколько борозд картофеля, нет желания доставать мотоблок, навешивать окучник, искать бензин, когда можно взять ручной окучник и за 10 минут справиться с работой.

Купить ручной окучник можно не в каждом городе. Я живу в областном центре, но в продаже такого распашника не встречал. Производители ориентируются в основном на навесное оборудование для мотоблоков и культиваторов.

Остается один выход — изготовить ручной окучник самостоятельно. Для этого нужны чертежи и развертка лемеха (крыла). Предлагаю вам свой вариант чертежей. Основные требования при проектировании и изготовлении были таковы:

• легкий и аккуратный (обычно самодельные окучники выполнены довольно грубо)
• прочный и надежный
• компактный (возможность транспортировки в багажнике автомобиля)
• обеспечение необходимой ширины и глубины вспашки (ширина между рядами при посадке картофеля 60 см)

У меня в наличии имеется окучиватель для лебедки сельскохозяйственной с регулировкой ширины обработки, но из опыта работы пришел к выводу, что ручной окучник можно сделать не регулируемым, для упрощения и облегчения. И если подобрать оптимальные параметры, то получится универсальная модель, подходящая на все виды работ. Вот что у меня получилось.

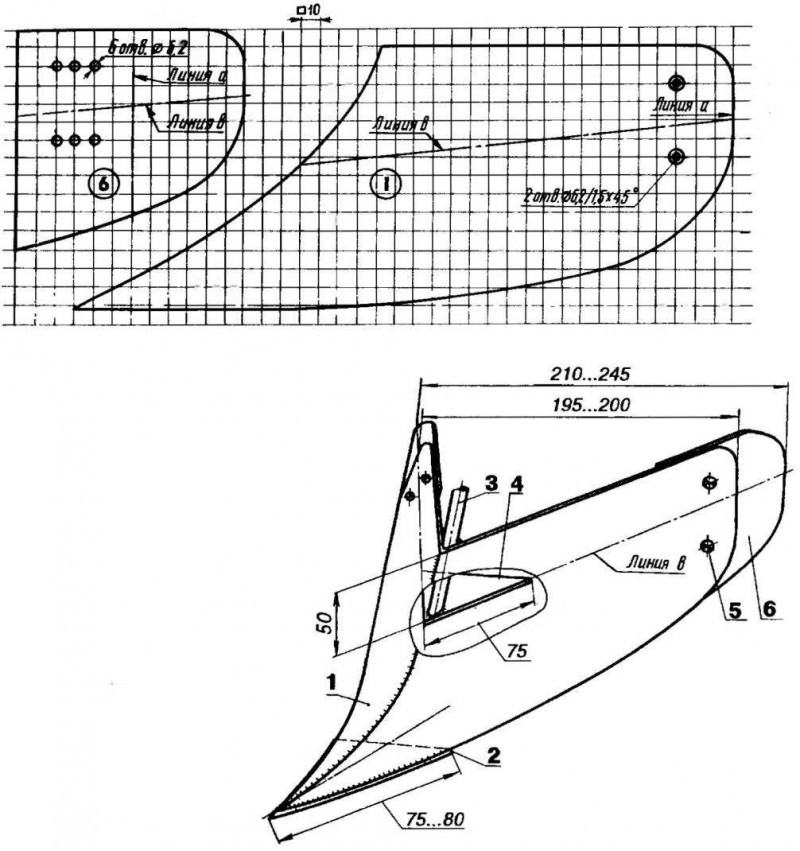

Чертеж развертки окучника

На большом чертеже вы увидите размеры 5* и 8* на ваше усмотрение их можно доработать (увеличить). В данном варианте получается широким дно борозды, но осуществляется подрезка сорняков на данном размере, что некоторым очень нравится, а кому то — не очень. На рисунке ниже красной линией указан размер, который можно подобрать на ваше усмотрение

Размечаем заготовки из листа нержавейки толщиной 2,5мм

Вырезаем при помощи болгарки

Гнем заготовки при помощи трубы и тяжелого молотка (или другого предмета), до совпадения профиля по передней кромке. Я гнул сначала по линии 20 градусов как нарисовано на заготовке, а потом для увеличения ширины окучника до 30см, расширил захват на выходе.

Теперь приступаем к сварочным работам, советую не спешить, внимательно осматриваем что получается. В таком состоянии легко подправить профиль, ширину и т.д. Раньше я думал, что для совпадения профиля по передней кромке имеется только одно положение при гибке, но если поэкспериментировать, можно получить нужные размеры ширины.

У меня были остатки листа нержавейки, вы можете использовать тот метал, что есть у вас. Опыт сварки у меня средний, но могу сказать однозначно, если вы будете варить нержавейку, покупайте электроды по нержавейке голубовато-зеленого цвета, серыми варить у меня не получилось. А зеленовато — голубыми варить одно удовольствие.

для крепление ручки используем вот такое приспособление

ширина по максимальным точкам — около 30 см

ширина ручек 54 см
